Montaje Superficial / SMD

Conscientes que la tecnología SMD es la electrónica del futuro, en S.A.EM.,S.L. estamos dando un gran impulso a esta sección: mejorando continuamente los procesos e invirtiendo en maquinaria nueva y más sofisticada

Los puntos fuertes de nuestro montaje SMD radican en:

Personal altamente cualificado y de gran experiencia junto con maquinaria de SMD muy versátil, nos permite realizar la preparación y puesta en marcha de una fabricación en muy poco tiempo.
La precisión de nuestras Pick & Places: nos permiten el montaje de componentes hasta 0402.
La inserción por medio de la Upward Vision Camera: nos permite la inserción de Integrados con un Minimum Lead Pitch = 0.012" (0.304mm).
Nuestras serigrafiadoras automáticas facilitan enormemente la correcta ubicación de la pasta de estaño, así como en la cantidad precisa para corregir la aparición de cruces.
La gran experiencia adquirida en creación de perfiles de refusión: tan importantes para conseguir una soldadura óptima sin dañar ningún componente.
Nuestros hornos de SMD: infrarrojos, convección y fase vapor ofrecen un amplio abanico de posibilidades en la soldadura por refusión.

	Procesos habituales para la realización del montaje de SMD en función del tipo de placa
	Consejos prácticos para diseñar un circuito impreso con SMD con el fin de facilitar su posterior montaje

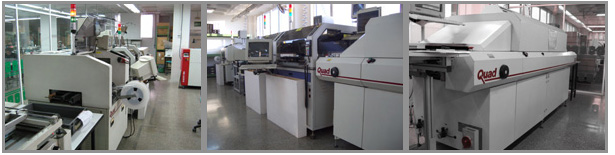

MEDIOS
x3 Pick & Place QUAD IVc Placement Rate 3600CPH Component Range 0402 - 0,30mm pitch Feeder Capacity 90 Placement Accuracy 0,03mm QuadAlign (on-the-fly) Alignment and Upward Vision Camera Board Size Max. 457mm X 607mm Registration Type Edge/pin/fiducial Fiducial Alignment Types Board,panel,local
Pick & Place QUAD 1000 Placement Rate 4500CPH Component Range 0603 - 0,67mm pitch Feeder Capacity 56 Placement Accuracy 0,1mm Placement 2 Heads Board Size Max. 330mm X 400mm Registration Type Edge or Pin Fiducial Alignment Types Board,panel
Horno Convección QUAD ZCR Total Heated Length 192cm Controlled Zones 8 PCB Process Size Belt Conveyor Width 490mm PCB Process Size Edge Conveyor Width 460mm - 60mm Temperature Accuracy +-1⁰ Conveyor Speed 10-100cm/min. Computer Profile Storage 100 Profile Plot Capability 4 Simultaneously Printer Interface
x2 Serigrafía QUAD VMP20B Maximun PCB Size 450mm x 500mm Screen Frame Size 580mm x 580mm x 25mmm Squeegees Metal Squeegee Pressure 0 - 15Kg Print Speed 10 - 70mm/sec 100% vertical, controlled separation speed profile 1-20mm/sec. Program Storage 30 Independently controlled dual metal squeegees
Maquina Soldar en Fase Vapor Soldadura en ausencia de oxigeno Temperatura controlada y estable Board Size Max. 240mm X 370mm
Horno IR SEHO System 4135-G Total Heated Length 160cm Controlled Zones 4 Max.PCB Size Width 350mm Temperature Accuracy +-1⁰ Conveyor Speed 20-100cm/min. PCS-36 Control Profile Storage 50
Lupas Mantis Estación Desoldadora Perfilador de temperatura Varios
